Beckhoff. модуль контроллера ввода/вывода с интегрированным IEC 61131-3-SPS, 256 кБайт памяти для хранения программ, PROFIBUS интерфейс, 12 мбод - BX3100 Beckhoff

Контроллер ввода-вывода BX3100 имеет PROFIBUS slave-интерфейс с автоматическим определением скорости в бодах вплоть до 12 Мбод и многопозиционный переключатель адресов для назначения адресов. С контроллером можно обмениваться до 244 байт входа и 244 байт выхода.

Одно устройство состоит из контроллера ввода-вывода BX3100, произвольного количества до 64 модулей ввода-вывода и одного терминирующего модуля. Расширение шины модуля позволяет подключать до 255 модулей ввода-вывода. Программирование контроллера осуществляется через COM1 или PROFIBUS-интерфейс интерфейсных карт ПК FC310x.

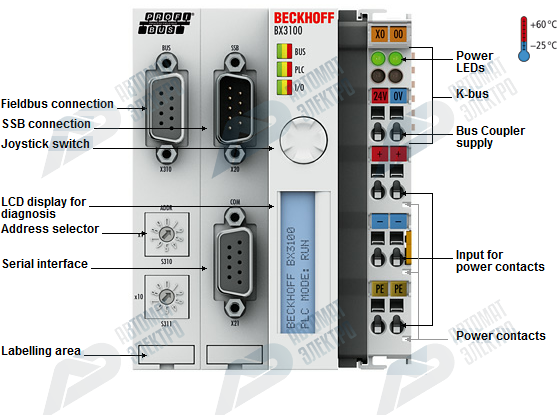

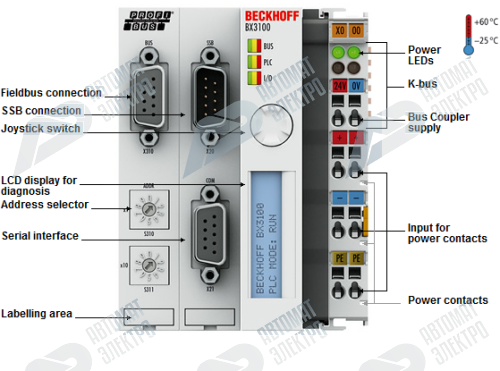

С точки зрения оборудования и производительности, контроллеры ввода-вывода серии BX располагаются между контроллерами ввода-вывода серии BC и встраиваемыми ПК серии CX. Основными чертами, отличающими серии BC и BX,являются больший объем памяти и расширенными интерфейсами серии BX. В дополнении, к этому два последовательных интерфейса интегрированы для программирования и подключения дополнительных последовательных интерфейсов. Само устройство имеет иллюминирующий ЖК-дисплей с двумя строками по 16 знаков каждая, джойстик и часы реального времени. Дополнительные периферийные устройства, такие как дисплеи, могут подключаться посредством интегрированной шины Beckhoff Smart System Bus (SSB).

Серия BX особенно подходит для модульной концепции автоматизации. Внутри сети, контроллер ввода-вывода может обмениваться данными с другими сегментами системы посредством интерфейсов промышленной шины. Часы реального времени обеспечивают распределенное управление, для которого важную роль играют день недели и время. Области применения данной серии схожи с областями применения серии BC, однако ввиду большего объема памяти, BX может выполнять существенно более комплексные и емкие программы, в состоянии управлять большими объемами данных локально (напр. запись исторических и динамических данных), последовательная выборка которых осуществляется через промышленную шину.

Контроллер для распределенной обработки сигналов

Как и для всех остальных контроллеров Beckhoff, программное обеспечение автоматизации TwinCAT служит основой для параметризации и программирования. Контроллеры серии BX программируются в соответствии с высокоэффективным стандартом МЭК 61131-3 с использованием языков программирования IL, FBD, LD, SFC или ST. Таким образом, пользователям предоставляется знакомый инструментарий TwinCAT, напр. программный интерфейс ПЛК, System Manager и TwinCAT Scope. Обмен данными происходит опционально через последовательный порт (COM1) или через промышленную шину с помощью интерфейсных карт ПК Beckhoff FC310x.

Конфигурирование также осуществляется с помощью TwinCAT. Интерфейс промышленной шины, SSB-шина и часы реального времени могут конфигурироваться и параметризовываться с помощью System Manager. System Manager может считывать информацию со всех подключенных устройств и модулей ввода-вывода. После параметризации, конфигурация с помощью последовательного интерфейса сохраняется на BX и может быть доступна позже.
