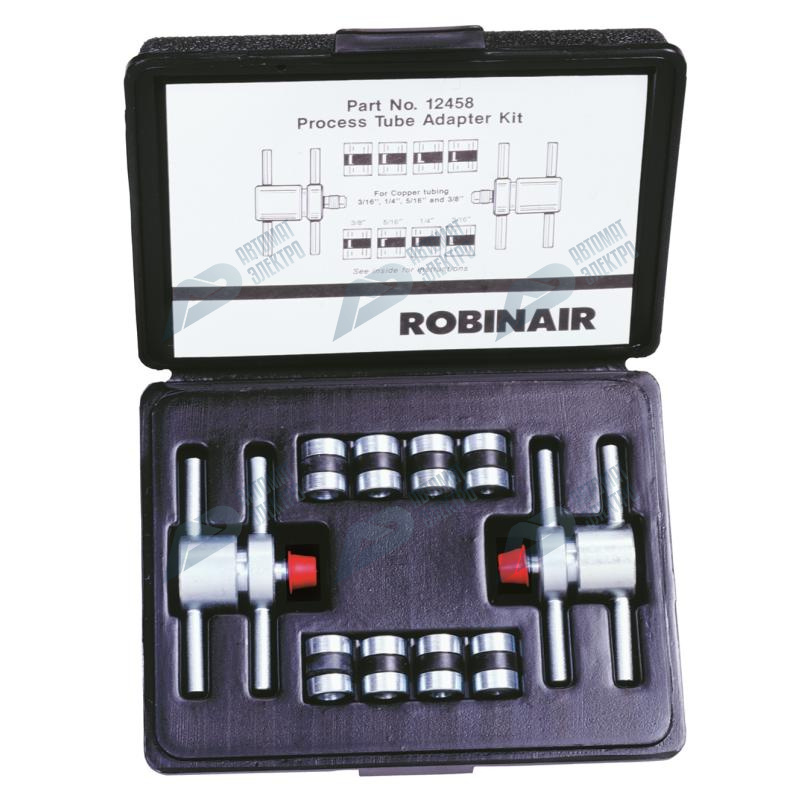

Комплект адаптеров для технологических трубок № 12458 обеспечивает самый быстрый и простой способ подключения заправочных линий к технологическим трубкам для вакуумирования и заправки системы. Конструкция обеспечивает абсолютную герметичность между трубкой и заправочным шлангом. Это исключает необходимость развальцовки и возможность попадания стружки НКТ в систему.

Инструкции:

Сбросьте давление в системе, следуя инструкциям производителя. Детали переходника и трубки не должны содержать масла и влаги.

1. Установите прошивной клапан на технологическую трубку. (См. иллюстрацию справа.)

2. Отрежьте конец технологической трубки за точкой пережима или припаяйте.

3. Наденьте крышку и узел уплотнения и шайбы соответствующего размера (для трубок 3/16", 1/4", 5/16" или 3/8") на технологическую трубку.

4. Ввинтите корпус в крышку до упора вручную.

5. Подключите линию зарядки. Вакуумируйте и заправьте систему.

6. Используйте зажимной инструмент Robinair № 12396 (не входит в комплект), чтобы обжать трубку.

7. Снимите технологический фитинг.

8. Припаяйте конец технологической трубки.
